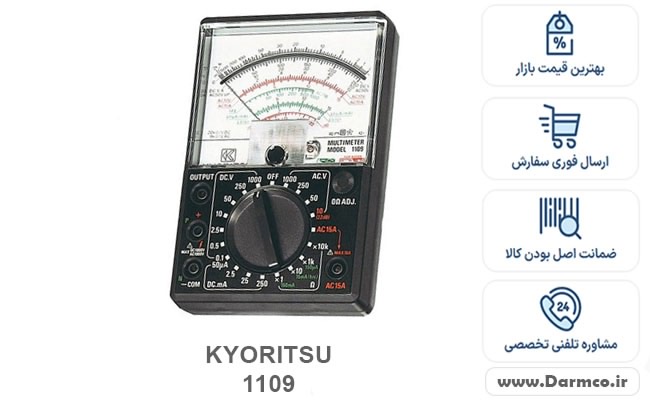

نقد و بررسی مولتی متر کیوریتسو مدل KYORITSU 1109
مولتیمتر عقربه ای کیوریتسو مدل 1109 ساخت KYORITSU ژاپن می باشد که ولتاژ DC را در 7 رنج 0.1/0.5/2.5/10/50/250/1000V و ولتاژ AC را در 4 رنج 10/50/250/1000V و جریان DC را در 4 رنج 50µA/2.5/25/250mA و جریان AC را تا 15 آمپر را با دقت خوبی اندازه گیری می کند.
مقدار مقاومت را در 4 رنج 2/20kΩ/2/20MΩ اندازه گیری می کند و منبع تغذیه این دستگاه با 2 باتری قلمی 1.5 ولتی R6P و 1 باتری 9 ولتی کتابی می باشد. از دیگر قابلیت های این مولتی متر آنالوگ 1109 کیوریتسو، داشتن تست اتصال کوتاه و تست ترانزیستور می باشد. مولتی متر عقربه ای کیوریتسو مدل 1109 جزو آخرین سری های تولید توسط شرکت ژاپنی کیوریتسو هست که در اختیار مهندسان برق و تکنسین های فنی برق قرار گرفته است. این مولتی متر با دقت بالا برای اندازه گیری پارامترهای مدار می باشد و بیشتر مناسب محیط های آموزشی دانشگاه ها و آزمایشگاه ها و مناسب تکنسین های برق و صنعت می باشد. سری جدید و به روز شده این مولتیمتر تحت عنوان مدل 1109S طراحی، ساخته شده و به بازار عرضه شده است.
مشخصات فنی مولتی متر آنالوگ کیوریتسو مدل KYORITSU 1109
-
اندازه گیری ولتاژ مستقیم در رنج های 0.1/0.5/2.5/10/50/250/1000V
-
اندازه گیری ولتاژ متناوب در رنج های 10/50/250/1000V
-
اندازه گیری جریان مستقیم در رنج های 50µA/2.5/25/250mA
-
اندازه گیری جریان متناوب تا مقدار 15 آمپر
-
اندازه گیری مقدار مقاومت در 3 رنج 2/20kΩ/2/20MΩ
-
دارای 1 سال وارنتی دستگاه
-
دارای تست اتصال کوتاه و تست ترانزیستور
-
دارای تاییدیه ISO 9001
بررسی مشخصات مدل KYORITSU 1109
| مدل |
KYORITSU 1109
|
| ولتاژ DC |
0.1/0.5/2.5/10/50/250/1000V ±3% of FS (20kΩ/V) |
| ولتاژ AC |
10/50/250/1000V(9kΩ/V) ±3% of FS |
| جریان DC |
50µA/2.5/25/250mA ±3% of FS |
| جریان AC |
15A ±3% of FS |
| مقاومتΩ |
2/20kΩ/2/20MΩ ±3% of scale length |
| Decibel |
-10 ~ +62dB |
| hFE |
0~1000(Ω × 10) ±3% of scale length |
| ولتاژ قابل تحمل |
6000V AC for 1 minute |
| منبع تغذیه |
R6P(AA)(1.5V) × 2 + 6F22(9V) × 1 |
| وسایل همراه |
7085(Test Leads) 8901(0.5A/250V fuse) × 2 R6P(AA) × 2 6F22 × 1 Instruction Manual |
| Optional |
9076(Carrying Case) |
| ابعاد |
150(L) × 100(W) × 47(D)mm |
| وزن |
330 گرم |
