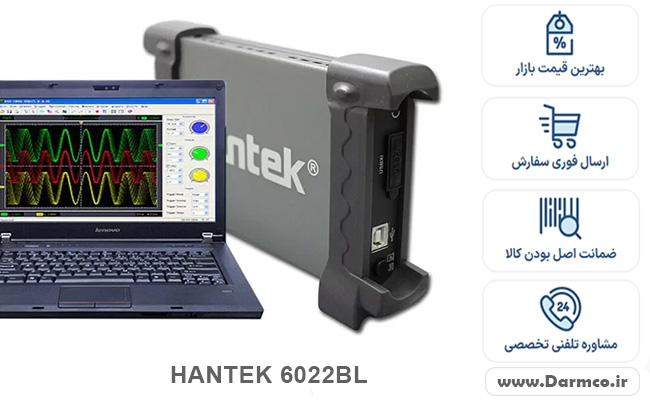

معرفی کارت اسیلوسکوپ هانتک مدل HANTEK 6022BL
اسیلوسکوپ از جمله مهم ترین تجهیزاتی است که مهندسین برق به ان نیاز دارند , اما اسیلوسکوپ ها بدلیل نوع ساخت نیازمند ابعاد بزرگی دارند و پرتابل نیستند و وزن سنگینی دارند .با گذشت زمان و پیشرفت تکنولوژی اسیلوسکوپ های تحت کامپیوتر یا همان کارت اسیلوسکوپ ها تولید شدند .کارت اسیلوسکوپ بدلیل نداشتن صفحه نمایش و پنل تنظیمات کاربر بسیار اندازه کوچکی دارد و به راحتی قابل حمل می باشد.این دستگاه برای نمایش سیگنال ها نیاز به یک کامپیوتر دارد و امکانات فراوانی نظیر اندازه گیری اتومات ,ذخیره سیگنال بصورت داده یا عکس ,FFT و غیره را به کاربر می دهد.
ویژگی های کارت اسیلوسکوپ هانتک مدل HANTEK 6022BL
- قابلیت ذخیره و ثبت اطلاعات بر روی کامپیوتر .
- نویز پذیری خیلی کم.
- پرتابل و کم وزن بودن.
- نیاز به منبع تغذیه جدا ندارد.
- فانکشن FFT.
این دستگاه نسبت به یک اسیلوسکوپ قیمت بسیار مناسبی دارد و شما با خرید آن در هزینه خود صرفه جویی خوبی انجام می دهید 6022BL نسبت به سایر مدل ها ویژگی های خوبی دارد قیمت کارت اسیلوسکوپ هانتک مدل HANTEK 6022BL در سایت دارمکو بهتر از هر جای دیگری است قبل از خرید محصول در صورت داشتن شک و شبهه میتوانید با کارشناسان ما تماس بگیرید و از مشاوره رایگان بهرهمند شوید.
مشخصات فنی کارت اسیلوسکوپ 6022BL
| مدل |
Handek6022BL |
| پهنای باند |
۲۰ مگاهرتز |
| کانال |
2(دیجیتال)+16(منطقی) |
| نرخ نمونه |
۴۸MSa/s |
| عمق حافظه |
۱M |
| دقت پایه زمانی |
±۵۰ppm |
| بازه زمانی پایه |
۱ns/div-5000s/div (مرحله 1-2-5) |
| Input Impendence |
۱MΩ ۲۵pF |
| حساسیت ورودی |
20mV/div~5V/div |
| وضوح عمودی |
۸ بیت |
| محدوده موقعیت عمودی |
پروب ۲۰mV ~ 5V/div @ x1. پروب 200mV ~ 50V/div @ x10.
پروب 2V ~ 500V/div @ x100; پروب 20V ~ 5KV/div @ x1000 |
| دقت DC |
± 3% |
| نوع ماشه |
حاشیه، غیرمتمرکز |
| منبع ماشه |
CH1، CH2 |
| ریاضی |
+،-،x،÷،FFT، معکوس |
| اندازه گیری مکان نما |
متقاطع، افقی، عمودی |
| اندازه گیری خودکار |
Vpp، Vamp، Vmax، Vmin، Vtop، Vmid، Vbase، میانگین، Vrms، Vcrms، Preshoot، Overshoot، فرکانس، دوره، زمان خیزش، زمان پاییز، عرض مثبت، عرض منفی، + چرخه وظیفه، چرخه وظیفه |
| کانال |
۱۶ |
| حداکثر امپدانس |
۱MΩ (C=7.5pF) |
| حداکثر ولتاژ |
۰V~5.5V |
| حداکثر نمونه |
48M |
| پهنای باند |
۱۰ مگاهرتز |
| ورودی سازگار |
TTL، LVTTL، CMOS |
| عمق حافظه |
۱M/CH |
| قدرت |
پورت USB |
| وزن |
0.3 کیلوگرم |
| پروب استاندارد |
۲ x PP80B |
