اسیلوسکوپ یونیتی UNI-T UTD2052CL ( نمایندگی فروش )

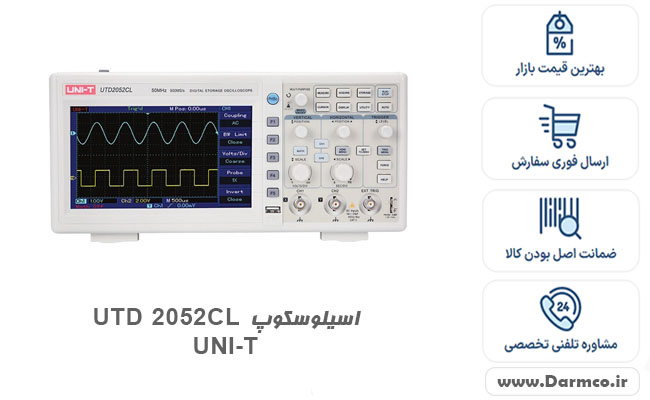

معرفی اسیلوسکوپ دیجیتال یونیتی UNI-T UTD 2052CL

اسیلوسکوپ دیجیتال UNI-T UTD 2052CL یک اسیلوسکوپ با قابلیت ذخیره سازی دیجیتال داده هاست و از نوع رومیزی هست که علاوه بر نمایش و اندازه گیری تغییرات داده های الکترونیکی آنها را ذخیره می کند.

چرا از اسیلوسکوپ استفاده می کنیم؟

گاهی برای بررسی و عیب‌یابی داده ها و اطلاعات در مدارهای الکتریکی به ابزاری قدرتمندتر از ابزارهای اندازه گیری معمول مثل مولتی متر نیاز هست، مثلا برای بررسی تغییرات پارامترهایی مانند فرکانس، نویز، دامنه ولتاژ یا هر داده دیگری که ممکن است با زمان تغییر کند، از ابزاری به نام اسیلوسکوپ استفاده می شود.

اسیلوسکوپ تغییرات پارامترهای مهم مثل فرکانس، ولتاژ، جریان و همچنین، اختلاف فاز و مشاهده رفتار عناصر نیمه هادی مانند دیود و ترانزیستور ، خازن و آی سی و ... را بصورت یک موج دو بعدی روی صفحه نمایش خود نشان می دهد که این موج دارای دو محور هست که یکی از این محورها نشان دهنده زمان و محور دیگر نشان دهنده پارامتر مورد نظر می باشد و به این ترتیب تغییرات لحظه ای ولتاژ، فرکانس و .... به شکل موج، مشاهده می شود. اسیلوسکوپ­‌ها ابزارهای مهم آزمایشگاه های برق، فیزیک و الکترونیک هستند و به کاربر اماکن مشاهده تغییرات سیگنال‌های الکتریکی را در طول زمان می دهند.

در انتخاب اسیلوسکوپ برخی ویژگی ها را باید مدنظر داشت مثل :

تعداد کانال های یک اسیلوسکوپ دیجیتال که کانال های ورودی و خروجی سیگنال ها هستند و هر کانال همزمان دارای پورت خروجی و ورودی سیگنال هاست. بطور مثال با اسیلوسکوپ های دارای دو کانال، تغییرات فرکانس یا ولتاژ را بطور همزمان در دو نقطه از مدار میتوان سنجید. نرخ یا سرعت نمونه برداری که نشان دهنده سرعت نمونه برداری و نمایش تغییرات موج بر صفحه نمایش می باشد. آیا اسیلوسکوپ علاوه بر نمایش شکل موج، مقدار داده ها را ثبت و ذخیره می کند؟ مقدار حافظه آن چقدر است؟ و فاکتورهای مهم دیگری مانند سرعت موج برداری اسیلوسکوپ، قابلیت اندازه گیری تعداد پارامترهای مختلف، قابلیت اتصال به کامپوتر، نوع صفحه نمایش، انواع تریگر، فانکشن FFT، گارتنتی و ... نیز از دیگز موارد مهم برای خرید اسیلوسکوپ می باشند.

قابلیت های مهم اسیلوسکوپ دیجیتال یونیتی UNI-T UTD2052CL

1. دارای 2 کانال است.
2. دارای سرعت یا نرخ نمونه برداری 500MS/s یا 500 مگا سمپل بر ثانیه
3. دارای حافظه داخلی 25kpts
4. دارای ضبط شکل امواج یا سرعت موج برداری: >2000 wfms/s
5. دارای توان 100V〜240V ACrms , 50Hz/60Hz
6. ابعاد نمایشگر: 7inch TFT LCD, WVGA یا 400*240 میلیمتر
7. ابعاد اسیلوسکوپ: 306*147*122 میلیمتر
8. وزن محصول 2.2Kg
9. پهنای باند 25MHz و 50MHz
10. نرخ نمونه برداری در زمان واقعی 250MS/S یا 500MS/s
11. سر و صدای کم و دارای دامنه عمودی گسترده lmV/div~20V/div
12. دارای سیستم قابل به روز رسانی از طریق USB
13. دارای قابلیت اندازه گیری اتوماتیک 28 پارامتر موجی شکل .
