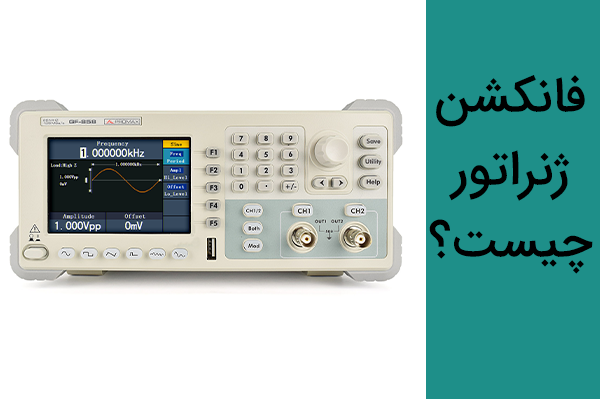

فانکشن ژنراتور یکی از ابزارهای کلیدی در حوزه الکترونیک و مهندسی برق است که برای تولید انواع مختلف سیگنال‌های الکتریکی با شکل‌های موجی مختلف استفاده می‌شود. این دستگاه می‌تواند سیگنال‌های سینوسی، مربعی، دندانه‌اره‌ای، مثلثی و حتی سیگنال‌های پیچیده‌تر تولید کند.
این ابزار در آزمایشگاه‌های الکترونیک و برای بررسی رفتار و عملکرد مدارها مورد استفاده قرار می‌گیرد. برای مثال، در تست مدارهای تقویت‌کننده، فیلترها و حتی سیستم‌های ارتباطی، فانکشن ژنراتور نقش بسیار مهمی ایفا می‌کند.
کاربردهای اصلی فانکشن ژنراتور
1. آزمایش مدارهای الکترونیکی
فانکشن ژنراتور به مهندسان و تکنسین‌ها امکان می‌دهد که انواع سیگنال‌ها را به مدار تزریق کرده و پاسخ آن را بررسی کنند. این کار در شناسایی مشکلات و بهینه‌سازی عملکرد مدارها بسیار مؤثر است.
2. آموزش مفاهیم الکترونیک
این ابزار در محیط‌های آموزشی برای درک بهتر اصول رفتار سیگنال‌ها و عملکرد مدارها مورد استفاده قرار می‌گیرد. دانشجویان می‌توانند با استفاده از این دستگاه، سیگنال‌های مختلف را مشاهده و تحلیل کنند.
3. تولید سیگنال مرجع
در آزمایشگاه‌ها و محیط‌های صنعتی، فانکشن ژنراتور می‌تواند به‌عنوان یک منبع سیگنال مرجع عمل کند که برای کالیبراسیون تجهیزات دیگر به کار می‌رود.
4. تحلیل پاسخ فرکانسی
با تغییر فرکانس خروجی فانکشن ژنراتور، می‌توان رفتار مدارها را در بازه‌های فرکانسی مختلف بررسی کرد. این ویژگی برای طراحی فیلترها و تقویت‌کننده‌ها بسیار کاربردی است.
5. شبیه‌سازی شرایط واقعی
این ابزار امکان شبیه‌سازی شرایط واقعی سیگنال‌ها را در مدارهای مخابراتی یا صنعتی فراهم می‌کند و به ارزیابی عملکرد تجهیزات کمک می‌کند.
نحوه استفاده از فانکشن ژنراتور
استفاده از فانکشن ژنراتور نیازمند آشنایی با پارامترهای اصلی آن است:
1. انتخاب نوع موج
ابتدا باید نوع سیگنال موردنظر خود را از میان شکل‌های موج موجود انتخاب کنید. اکثر فانکشن ژنراتورها امکان تولید موج‌های سینوسی، مربعی و مثلثی را دارند.
2. تنظیم فرکانس
با استفاده از دکمه‌ها یا پیچ‌های تنظیم فرکانس، می‌توانید مقدار فرکانس سیگنال خروجی را تعیین کنید. این فرکانس معمولاً بر اساس نیاز مدار و نوع آزمایش تنظیم می‌شود.
3. تنظیم دامنه (Amplitude)
دامنه سیگنال خروجی را برای انطباق با نیازهای مدار تنظیم کنید. برخی فانکشن ژنراتورها امکان تنظیم مقدار DC Offset را نیز دارند که به شما اجازه می‌دهد سطح سیگنال را تغییر دهید.
4. اتصال به مدار یا تجهیزات
خروجی دستگاه را با استفاده از کابل BNC یا کلیپ‌های مخصوص به نقطه ورودی مدار یا دستگاه موردنظر وصل کنید.
5. مشاهده و تحلیل سیگنال
سیگنال تولیدشده را با یک اسیلوسکوپ مشاهده کنید تا مطمئن شوید که سیگنال مطابق نیاز شما است.
انواع فانکشن ژنراتور
فانکشن ژنراتورها به سه نوع اصلی تقسیم می‌شوند:
1. آنالوگ
این نوع فانکشن ژنراتورها معمولاً ساده‌تر و ارزان‌تر هستند و برای کاربردهای عمومی و آموزشی مناسبند. در این مدل‌ها سیگنال‌ها به‌صورت طبیعی تولید می‌شوند و دقت آن‌ها معمولاً کمتر از مدل‌های دیجیتال است.
2. دیجیتال (DDS)
این نوع فانکشن ژنراتورها از فناوری دیجیتال برای تولید سیگنال‌های دقیق و پایدار استفاده می‌کنند. مدل‌های دیجیتال معمولاً توانایی تولید سیگنال‌های پیچیده‌تر و تنظیمات بیشتری دارند.
3. ژنراتور Arbitrary Waveform
این مدل پیشرفته‌ترین نوع فانکشن ژنراتور است که امکان تولید شکل‌های موج سفارشی و پیچیده را به کاربر می‌دهد. این دستگاه برای پروژه‌های تخصصی و صنعتی استفاده می‌شود.
راهنمای خرید فانکشن ژنراتور
برای خرید فانکشن ژنراتور، باید به نکات زیر توجه کنید:
1. محدوده فرکانس
مطمئن شوید که دستگاه موردنظر شما محدوده فرکانسی موردنیازتان را پوشش می‌دهد. برای مثال، برای کاربردهای عمومی فرکانس تا چند مگاهرتز کافی است، اما برای پروژه‌های پیشرفته، محدوده فرکانس بالاتر لازم است.
2. دقت و پایداری
دقت سیگنال و پایداری فرکانس از عوامل کلیدی در انتخاب فانکشن ژنراتور هستند. دستگاه‌های دیجیتال معمولاً در این زمینه برتری دارند.
3. تعداد کانال‌ها
اگر نیاز به تولید سیگنال‌های همزمان برای چند مدار دارید، یک فانکشن ژنراتور چندکاناله انتخاب کنید.
4. رابط کاربری
دستگاهی با رابط کاربری ساده و تنظیمات آسان می‌تواند تجربه کاربری بهتری فراهم کند.
5. برند و خدمات پس از فروش
برندهای معتبر مانند هانتک و گودویل به دلیل کیفیت بالا و خدمات پس از فروش مناسب، گزینه‌های محبوبی هستند.
بهترین مدل‌های فانکشن ژنراتور از برندهای معتبر
1. Hantek DDS-3X25
این مدل از هانتک، یک فانکشن ژنراتور دیجیتال با قابلیت تولید سیگنال‌های دقیق تا 25 مگاهرتز است. این دستگاه برای کاربردهای عمومی و حرفه‌ای مناسب است.
2. Hantek 1025G
یک گزینه قدرتمند با قابلیت تولید سیگنال‌های پیچیده و پایداری بالا.
3. GoodWill GW Instek SFG-1003
این فانکشن ژنراتور دارای رابط کاربری ساده و دقت بالا است و برای استفاده در آزمایشگاه‌ها و آموزش مناسب می‌باشد.
4. GoodWill GW Instek AFG-2005
این مدل یک فانکشن ژنراتور دیجیتال پیشرفته با قابلیت تولید سیگنال‌های سفارشی و محدوده فرکانسی گسترده است.
نتیجه‌گیری
فانکشن ژنراتور (function generator) یک ابزار ضروری برای مهندسان، دانشجویان و تکنسین‌های الکترونیک است که امکان تولید و بررسی سیگنال‌های مختلف را فراهم می‌کند. انتخاب مدل مناسب با توجه به نیازهای پروژه و سطح بودجه، تأثیر زیادی بر کارایی و کیفیت آزمایش‌های شما خواهد داشت.
